下記は、センサの一例です。
|

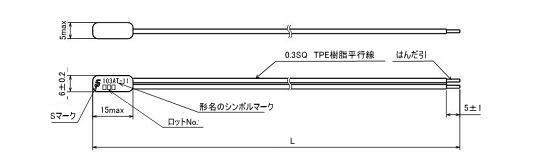

標準ASSY品 Ａ □□□AT-11
形名
R25
B25/85
熱放散定数
mW/℃
熱時定数
s
定格電力
mW at 25℃
使用温度範囲
℃
102AT-11
1.00kΩ±1%
3100K±1%
約2.6
約75
13
-50～+90
202AT-11
2.00kΩ±1%
3182K±1%
502AT-11
5.00kΩ±1%
3324K±1%
-50～+105
103AT-11
10.0kΩ±1%
3435K±1%
203AT-11
20.0kΩ±1%
4013K±1%
絶縁耐圧・・・・AC1200V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上
|

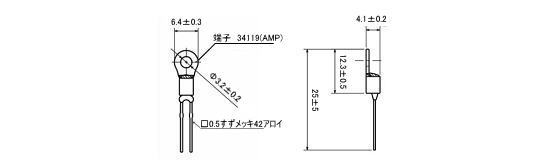

標準ASSY品 B 103AT-2-34119
R25
B25/85
熱放散定数
mW/℃
熱時定数
s
定格電力
mW at 25℃
使用温度範囲
℃
10.0kΩ±1%
3435K±1%
約3.0
約80
15
-10～+105
絶縁耐圧・・・・AC600V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上
|
標準ASSY品 C EC2F103A2-□□□□□
形名
R25
B25/85
成型樹脂色
使用温度範囲℃
EC2F102A2-71014
1kΩ±1%
3100K±1%
水色
-40～+90
EC2F202A2-71048
2kΩ±1%
3182K±1%
赤色
EC2F502A2-40103
5kΩ±1%
3324K±1%
灰色
-40～+110
EC2F103A2-40113
10kΩ±1%
3435K±1%
黒色
EC2F203A2-70030
20kΩ±1%
4013K±1%
青色
EC2F503A2-70456
50kΩ±1%
4060K±1%
白色
EC2F104A2-60109
100kΩ±1%
4665K±1%
緑色
熱放散定数・・・・約3.0mW/℃
熱時定数・・・・・・約80秒
絶縁耐圧・・・・・・AC2400V 1秒
絶縁抵抗・・・・・・DC500Vにて100MΩ以上
|

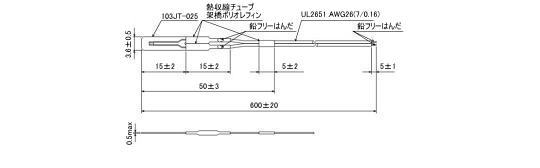

標準ASSY品 D 103JT-025-600AY
R25
B25/85
熱放散定数
mW/℃
熱時定数
s
定格電力
mW at 25℃
使用温度範囲
℃
10.0kΩ±1%
3435K±1%
約0.7
約5
3.5
-30～+105
絶縁耐圧・・・・AC120V 1秒
絶縁抵抗・・・・DC100Vにて100MΩ以上

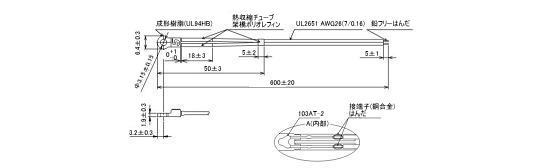

標準ASSY品 E EC2F103A2-40113-600AY
R25
B25/85
熱放散定数
mW/℃
熱時定数
s
定格電力
mW at 25℃
使用温度範囲
℃
10.0kΩ±1%
3435K±1%
約3.0
約80
15
-30～+105
絶縁耐圧・・・・AC2400V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

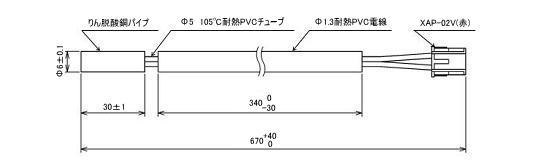

標準ASSY品 F EF1M493G2-ASSY-1 ／ EF1M493G2-ASSY-2
R100
B0/100
熱放散定数
mW/℃
熱時定数
s
定格電力
mW at 25℃
使用温度範囲
℃
3.3kΩ±2.5%
3970K±1%
約2.2
約78
11
-20～+180
絶縁耐圧・・・・AC1200V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上
| No | L | コネクタ |
| 1 | 185±5 | XAP-02V(青) |
| 2 | 290±10 | XAP-02V(白) |

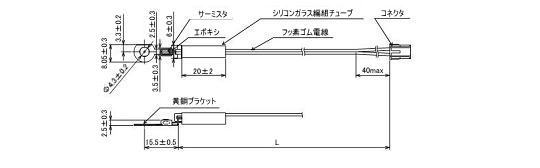

標準ASSY品 G EP1C212C0-ASSY-3
R35
B0/25
熱放散定数
mW/℃
熱時定数
s
定格電力
mW at 25℃
使用温度範囲
℃
1.433kΩ±2%
3400K±2%
約5.0
約10
25
-30～+80
絶縁耐圧・・・・AC1800V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

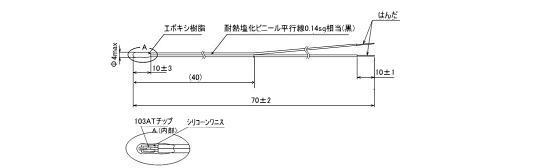

標準ASSY品 H ED5F103A2-ASSY-4
R25
B25/85
熱放散定数
mW/℃
熱時定数
s
定格電力
mW at 25℃
使用温度範囲
℃
10.0kΩ±1%
3435K±1%
約4.0
約2
20
-30～+80
絶縁耐圧・・・・AC1500V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

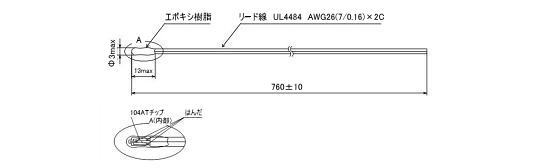

標準ASSY品 I 104AT-4-ASSY-5
R25
B25/85
熱放散定数
mW/℃
熱時定数
s
定格電力
mW at 25℃
使用温度範囲
℃
100.0kΩ±1%
4261K±1%
約4.0
約35
20
-30～+90
絶縁耐圧・・・・AC600V 1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上
