独自のシリコンマイクロマシニング技術を駆使したサーモパイル型赤外線センサです。
|
应用 耳式体温計、放射温度計、電子レンジ、その他非接触温度計測 |

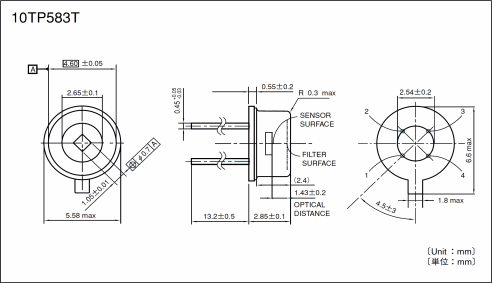

外形寸法図
接続図
定 格
|
項目 Parameters |
特性 Value |
単位 Unit |
備考 Conditlons |
|---|---|---|---|
|
受光面積 Sensitive area |
1.05×1.05 | mm2 |
吸収膜サイズ Size of Absorbing Film |
|
電圧感度 Responsivity |
15±30% | V／W | |
|
出力電圧※1 Output Voltage |
200±30% | μV | |
|
出力電圧※2 Output Voltage |
1.00±30% | mV | |
|
感度の温度係数※1 Temperature Coefficient of Responsivity |
0.02±0.02 | %／℃ |
参考値 Refarence |
|
サーモバイル抵抗 Themopile Resistance |
65±30% | kΩ | |
|
サーモバイル抵抗の 温度係数 Temperature Coefficient of Themopile Resistance |
±0.1 | %／℃ | |
|
ノイズ電圧 Johnson Noise Voltage |
33 | nV／√Hz |
ジョンソンノイズr.m.s.,298K,1Hz代表値 Johnson Noise r.m.s.,298K,1Hz Typical |
|
S／N比※1 S/N Ratio |
75.7 | dB |
出力電圧／ジョンソンノイズ,代表値 Output Voltage / Johnson Noise,Typical |
|
NEP※1 Noise Equivalent Power |
2.2 | nW／Hz1/2 |
代表値 Typical |
|
比検出能※1 Specific Detectivity |
4.7×107 | cm･Hz1/2／W |
代表値 Typical |
|
時定数 Time Constant |
15 | ms |
代表値 Typical |
|
使用温度範囲 Operating Temperature Range |
-20〜100 | ℃ | |
|
保存温度範囲 Storage Temperature Range |
-40〜100 | ℃ | |
|
透過波長帯域 Filter Range |
Cut on 5 | μm |
標準品 Standard |
|
視野 Field of Vieｗ |
±50 | deg. |
感度50%になる出力 Incident Angle to Achive 50% Responsivity |
|
絶縁抵抗 Insulation Resistance |
≧500 | MΩ |
DC25V印加 Application of DC25V |
|
気密性 Sealing |
≦1×10-9 | Pa･m3／s | |
|
サーミスタ抵抗値 Thermistor Resistance Value |
100＋3% | kΩ |
25℃におけるゼロ負荷抵抗値 Rated zero-power resistance Value at25℃ |
|
サーミスタB定数 Thermistor B-Value |
3435±0.7% | K |
25℃,85℃におけるゼロ負荷抵抗値より算出 ロット内バラツキ±0.2% Determined by rated zero-power resistance value at25℃ and 85℃ Variation within same Lot. ±0.2% |
※1 測定条件
Test Condition
黒体炉 ：500K
Black body Temperature
センサ黒体炉間距離 ：100mm
Sensor-Blackbody Distance
センサ温度 ：298K
Sensor Temperature
アパーチャ経 ：φ12.7mm
Aperture size
※2 測定条件
Test Condition
黒体炉 ：310K
Black body Temperature
センサ温度 ：298K
Sensor Temperature
