插件E系列

定電流ダイオードCRD(Current Regulative Diode)は、小型で、安定した定電流特性を供給する素子です。
定電流ダイオードCRD Eシリーズは、DO-35 スタイルのDHD（Double Heatsink Diode）構造です。
●気密封止で高信頼性
●部品材料が安価で量産性に優れている
●DO35(300mW)パッケージを使用した小型素子
■18mAのCRD（E-183）
今までのシリーズは15mAが上限でしたが、今回は18mAをライナップしました。
これにより、定格電流20ｍＡの高輝度LEDの輝度安定用として定格電流を超えない
一定電流を単一の部品で供給することが可能です。

应用

・LED輝度安定用の定電流供給
・LED蛍光灯、LED街路灯、LED電球、LEDダウンライト
・ツエナーダイオードに定電流を供給する定電圧回路
・近接センサ等、各種センサへの定電流供給
・バッテリーの充放電回路
・電解コンデンサの通電エージング装置
・各種半導体の定電流での検査装置
・通信回線のイーターフェース
・漏電遮断機
・圧電アクチュエータへの電流供給
・安定化電源回路

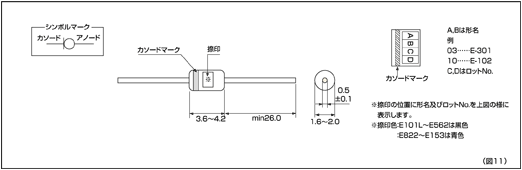

外形寸法図

定　格

（周囲温度：25±3℃、相対湿度45～75％）

項目	条件	定格
定格電力	※1基板実装	300mW
定格電圧	−	100V(E-101〜E-562)
定格電圧	−	50V(E-822〜-E183)
逆方向許容電流	−	50mA
接合温度	−	150℃
動作温度範囲	−	-30℃〜150℃

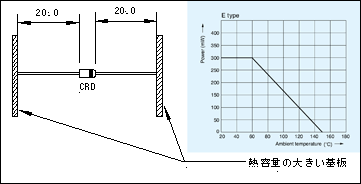

■＊1基板実装

規格表

形名	ピンチオフ電流 lp[mA]※1 試験電圧V=10[V]		肩特性※2		制限電流比	温度係数 (25℃～50℃)	最高使用電圧	捺印表示
形名	代表値	最小〜最大	Vk [V]	Ik [mA]	I100Ｖ/Ip I30Ｖ/Ip	[％/℃]	Ｖmax. [V]	捺印表示
E-101	0.10	0.05～0.21	0.5	min.0.8 lp	max.1.1	+2.10～+0.10	100	01
E-301	0.30	0.20～0.42	0.8	min.0.8 lp	max.1.1	+0.40～-0.20	100	03
E-501	0.50	0.40～0.63	1.1	min.0.8 lp	max.1.1	+0.15～-0.25	100	05
E-701	0.70	0.60～0.92	1.4	min.0.8 lp	max.1.1	0.00～-0.32	100	07
E-102	1.00	0.88～1.32	1.7	min.0.8 lp	max.1.1	-0.10～-0.37	100	10
E-152	1.50	1.28～1.72	2.0	min.0.8 lp	max.1.1	-0.13～-0.40	100	15
E-202	2.00	1.68～2.32	2.3	min.0.8 lp	max.1.1	-0.15～-0.42	100	20
E-272	2.70	2.28～3.10	2.7	min.0.8 lp	max.1.1	-0.18～-0.45	100	27
E-352	3.50	3.00～4.10	3.2	min.0.8 lp	max.1.1	-0.20～-0.47	100	35
E-452	4.50	3.90～5.10	3.7	min.0.8 lp	max.1.1	-0.22～-0.50	100	45
E-562	5.60	5.00～6.50	4.5	min.0.8 lp	max.1.1	-0.25～-0.53	100	56
E-822	8.20	6.56～9.84	3.1	min.0.8 lp	※3 max.1.0	-0.25～-0.45	30	82
E-103	10.00	8.00～12.0	3.5	min.0.8 lp	※3 max.1.0	-0.25～-0.45	30	10
E-123	12.00	9.60～14.4	3.8	min.0.8 lp	※3 max.1.0	-0.25～-0.45	30	12
E-153	15.00	12.0～18.0	4.3	min.0.8 lp	※3 max.1.0	-0.25～-0.45	25	15
E-183	18.00	16.0～20.0	4.6	min.0.8 lp	※3 max.1.0	-0.25～-0.45	25	18

※1、※2：測定は、25℃におけるパルス測定値です。
※3：制限電流比はI30V/IPの値です。
