贴片S系列

CRD Sシリーズは表面実装用の樹脂封止のSMDパッケージ製品です。
従来のFシリーズ（メルフタイプの表面実装）よりも実装が容易になりました。
Fシリーズと互換性があります。
●高輝度LED用のS-183(18mA)を製品にライナップ
●定格電力が500ｍWになり電圧範囲拡大と定電流特性が改善
●実装高さが低くなり、薄型製品への対応が可能
(最新の薄型LEDと略同じ高さになり並べて実装しても光を遮らない)
■18mAのCRD（S-183）
今までのシリーズは15mAが上限でしたが、今回は18mAをライナップしました。これにより、定格電流20ｍＡの高輝度LEDの輝度安定用として定格電流を超えない一定電流を単一の部品で供給することが可能です。

应用

・LED輝度安定用の定電流供給
・LED蛍光灯、LED街路灯、LED電球、LEDダウンライト
・ツエナーダイオードに定電流を供給する定電圧回路
・近接センサ等、各種センサへの定電流供給
・バッテリーの充放電回路
・電解コンデンサの通電エージング装置
・各種半導体の定電流での検査装置
・通信回線のイーターフェース
・漏電遮断機
・圧電アクチュエータへの電流供給
・安定化電源回路

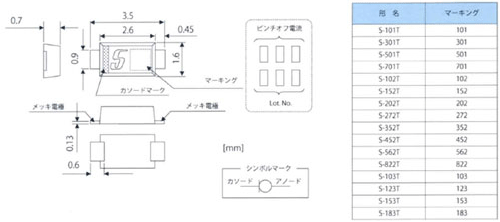

外形寸法図

定　格

（周囲温度：25±3℃、相対湿度45～75％）

項目	条件	定格

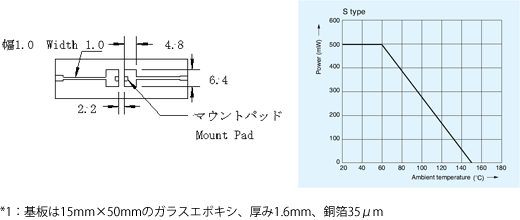

定格電力	*1基板実装	500mW
定格電圧	−	100V(S101T～562T)
定格電圧	−	50V(S822T～183T)
逆方向許容電流	−	50mA
接合温度	−	150℃
動作温度範囲	−	-40℃～+150℃

■＊1基板実装

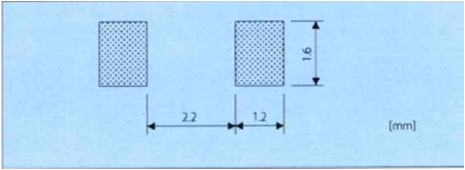

マウントパット Mount Pad demenions

規格表

形名	ピンチオフ電流 lp[mA]※1 試験電圧V=10[V]		肩特性※2		制限電流比	温度係数 (25℃～50℃)	最高使用電圧
形名	代表値	最小〜最大	Vk [V]	Ik [mA]	I100Ｖ/Ip I30Ｖ/Ip	[％/℃]	Ｖmax. [V]
S-101T	0.10	0.05～ 0.2	0.5	min.0.8 lp	max.1.1	＋2.10～＋0.10	100
S-301T	0.30	0.20～ 0.4	0.8	min.0.8 lp	max.1.1	＋0.40～－0.20	100
S-501T	0.50	0.40～ 0.6	1.1	min.0.8 lp	max.1.1	＋0.15～－0.25	100
S-701T	0.70	0.60～ 0.9	1.4	min.0.8 lp	max.1.1	0.00～－0.32	100
S-102T	1.00	0.88～ 1.3	1.7	min.0.8 lp	max.1.1	－0.10～－0.37	100
S-152T	1.50	1.28～ 1.7	2.0	min.0.8 lp	max.1.1	－0.13～－0.40	100
S-202T	2.00	1.68～ 2.3	2.3	min.0.8 lp	max.1.1	－0.15～－0.42	100
S-272T	2.70	2.28～ 3.1	2.7	min.0.8 lp	max.1.1	－0.18～－0.45	100
S-352T	3.50	3.00～ 4.1	3.2	min.0.8 lp	max.1.1	－0.20～－0.47	100
S-452T	4.50	3.90～ 5.1	3.7	min.0.8 lp	max.1.1	－0.22～－0.50	100
S-562T	5.60	5.00～ 6.5	4.5	min.0.8 lp	max.1.1	－0.25～－0.53	100
S-822T	8.20	6.56～ 9.8	3.1	min.0.8 lp	max.1.0	－0.25～－0.45	50
S-103T	10.0	8.00～12.4	3.5	min.0.8 lp	※3 max.1.0	－0.25～－0.45	50
S-123T	12.0	9.60～14.4	3.8	min.0.8 lp	※3 max.1.0	－0.25～－0.45	50
S-153T	15.0	12.0～18.0	4.3	min.0.8 lp	※3 max.1.0	－0.25～－0.45	50
S-183T	18.0	16.0～20.0	4.6	min.0.8 lp	※3 max.1.0	－0.25～－0.45	40

※1、※2：測定は、25℃におけるパルス測定値です。
※3：制限電流比はI30V/IPの値です。
